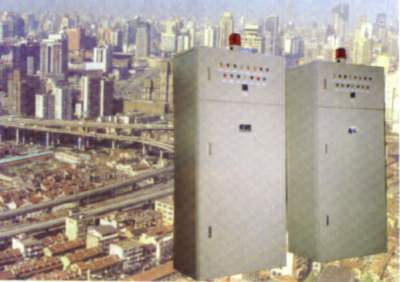

高层建筑成套消防控制装置
型号及含义

a. J J 1 F- ■- ■
┬　┬　┬　┬　┬　┬
│　│　│　│　│　│
│　│　│　│　│　└─额定功率
│　│　│　│　└───功能代号
│　│　│　└─────改型设计
│　│　└───────设计序号
│　└─────────减压起动
└───────────箱 c.控制箱功能代号选择见表1
表1
功能代号 XF PL SH
功能含义 消防泵 喷淋泵 生活给水泵
b.X J 1- ■- ■ 　
┬　┬　┬　┬　┬ 　
│　│　│　│　│ 　
│　│　│　│　└─额定功率 　
│　│　│　└───功能代号 　
│　│　└─────设计序号 　
│　└───────减压起动 　
└─────────箱d. X T S- ■- ■
┬　┬　┬　┬　┬
│　│　│　│　│　
│　│　│　│　└─功能代号
│　│　│　│1.双电源互投
│　│　│　│2.两电源-主一备,自投自复
│　│　│　└───额定电流
│　│　└─────双电源
│　└───────互投
└─────────箱

适用范围

JJ1F-□-□、XJ1-□-□、XTS-□-□系列产品是我厂与 华东建筑设计研究院联合开发的新产品。适用于城市高 层建筑、办公楼宇等配套的双电源、消防泵系统、自动 喷洒系统、生活给水系统、排水系统的系列新产品。
本系列产品适用于频率为50Hz(或60Hz），电压为380V
（或660V），功率为22-135KW的三相鼠笼型感应电动机 作全电压减压或降电起动，及与之相匹配的电源供电箱。对电动机具有过载、断相、短路等保护，对自耦变压器 装有起动时间的过载保护。 本系列产品的性能符合 IEC294-4. JB/DQ6178-86的有关规定。


使用环境

1.周围空气温度不超过＋40℃，最低温度不低于－5℃；
2.周围空气温度24h的平均温度不超过＋35℃；
3.安装地点的海拔高度不超过2000m。
4.空气月平均最大湿度不大于90%(平均气温为＋25℃)。
5.控制箱(柜)周围局部微观环境的污染等级不超过3级。

产品结构

1． 本系列产品拼装组合式结构。箱体采用FA系列型材和冷轧簿板加工成结构件，用螺栓组装搭接而成。具有外观漂亮、装配方便、组装灵活、维修方便等优点。进出线具有上进下出、下进下出、上进上出三种方式。 本系列控制箱既能就地控制又能通过消防中心或DDC系统进行远端计算机自动控制。它从根本上改变了以往的控制形式，使计算机控制中心等高科技应用于本系列控制箱之中。 JJ1F-□-22～135Kw系列产品通过DJ-A电流一时间转换器起动采用闭路转换形式，由此从根本上解决了开路转换对电网造成的二次冲击的危害。
2． 箱内主要有隔离开关、断路器、交流接触器、热继电器、时间继电器、电流一时间转换装置等元件构成。
3． 自耦变压器备有额定电压65%（或60%）及80%二档抽头，出厂时接65%（或60%）抽头上，如用户需要可自行接到80%的抽头上，也可以在订货时说明需要的抽头位置。
4． JJ1F-□-□、XJ1-□-□，XTS-□-□系列产品均为二套互为备用的起动回路。
5． JJ1F-□-□、XJ1-□-□均设手动、自动、备用三工作状的选择开关。

技术数据和性能特征

1． JJ1F-□-□系列产品的规格，控制电动机功率、隔离开关容量、断路器整定值和热继电器整定电流参考值等数据如表2所示。
2． 本产品允许从冷态连续起动二次，每次起动时间为15s、间隔时间为30s。
3． 产品允许一次或数次连续起动，而总的起动时间不超过表2中的规定。再次起动前应使自耦变压器冷却到周围空气温度。
4． 产品起动到运行转换方式是采用电流转换，当起动电源下降到1.5倍额定工作电流值时即相当于80%额定转换时，由起动转速到运行，电流一时间转换装置的释放电流整定值可参照表2规定的数值。
5． 自耦变压器在起动时的保护是通过电流一时间转换装置强迫转换来实现的，此装置的时间整定值不大于表2规定的数值。
6． XJ1-□-□系列产品的规格、控制电动机功率、隔离开关容量、断路器整定值和热继电器整定电流参考值如表3所示。

表2

表3
