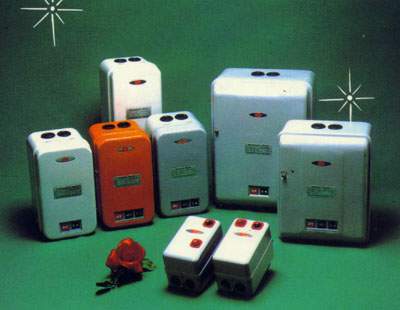

QC17系列电磁起动器
用途
ES系列电磁起动器适用于交流50赫芝,电压至380伏,功率至15千瓦的三相鼠笼型电动机作直接起动及停止应用,并具有过载保护装置。
工作条件
1. 海拔高度不超过2000米；
2. 周围环境温度温度不超过+40℃及不低于-5℃；
3. 最湿月的月平均最大相对湿度不大于90%，同时该月的月平均最低温度为25℃，并考虑到因温度变化发生在产品表面上的凝露；
4. 与垂直面倾斜度不大于5度；
5. 无显著的摇动和冲击振动的地方；
6. 在没有雨雪侵袭的地方；
7. 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃。（包括导电尘埃）
结构
1.ES1-7.5电磁起动器是由MES-16接触器和LH1-16型热继电器二元件组成，装在用钢板制成的保护外壳内。
2.ES1-15电磁起动器是由MES-32接触器和LR16B-60型双金属片热继电器及LA-102型控制按扭组合而成，装在用钢板制成的保护外壳内。
3.ES1-4可逆电磁起动器是由NAR1-10型交流可逆接触器，LH1-16型热继电器及LA103型控制按扭组合而成，装在用钢板制成的保护外壳内。
4. 控制按扭装在壳内，通过盖子窗口直接操作，安全可靠。
电磁起动器的基本技术数据
|
型 号
|
主触头额定电流(A）
|
辅助触头额定工作电流(A）
|
热继电器整定电流调节范围(A)
|
380V时控制电动机功率(kw）
|
|
220V
|
380V
|
| ES1-7.5 |
16
|
3.3
|
1.9
|
2～4
|
1.5
|
| ES1-7.5 |
4～8
|
4
|
| ES1-7.5 |
8～16
|
7.5
|
| ES1-15/18 |
32
|
1.7
|
1
|
12～18
|
7.5
|
| ES1-15/26 |
18～26
|
11
|
| ES1-15/32 |
24～36
|
15
|
| ES1-4/16 |
10
|
|
0.8
|
8～16
|
4
|
| ES1-4/8 |
4～8
|
3
|
使用注意事项
1.电磁起动器的外壳必须接地；
2.热继电器的整定电流应调节与电动机的额定电流相同；
3.当电动机过载使继电器动作时，可打开盖子,两分钟后，按白色顶杆，即可复位；
4.安装前,检查与所控制的电动机容量是否相符合。
5.如果绝缘导线直接从敲落孔进入壳体内，必须在敲落孔上装橡皮圈.。
