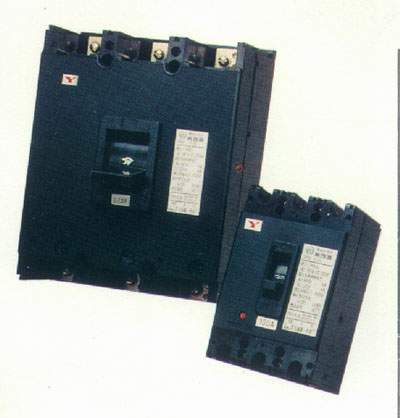

DZ20系列塑料外壳式断路器
型号及其含义

DZ ■ ■ ■ ■ ■ ■ ■
┬　┬　┬　┬　┬　┬　┬　┬
│　│　│　│　│　│　│　│
│　│　│　│　│　│　│　└─用途代号(1)
│　│　│　│　│　│　└───脱扣器方式及附件代号
│　│　│　│　│　└─────极数
│　│　│　│　└───────操作方式（P-电动操作）(2)
│　│　│　└─────────壳架等级电流
│　│　└───────────分断能力级别(3)
│　└─────────────设计序号
└───────────────塑料外壳式断路器
注：(1)用途代号、电动机保护用断路器填D。配电保护用断路器不填此项。
(2)手动操作无代号。
(3)通断能力级别,Y.一般型, J.较高型, G.最高型.

用途

DZ20系列塑料外壳式断路器是DZ10的换代产品，适用于交流380V、50Hz、直流220V及以下的电路
中作配电用，200A及以下的断路器可作保护电动机之用。
配电用断路器在配电网络中用来分配电能和保护线路及电源设备的过载、短路和欠电压。
保护电动机用断路器，在配电网络中用来保护电动机的过载、短路和欠电压，在正常情况下，断路器可分别作
为线路的不频繁转换及电动机的不频繁起动之用。

技术数据
