箱式变电站

产品概述

本产品是我公司推出的新一代国产化箱变。该产品作为电缆化配网中重要的供电单元，集高压控制保护、变电以及配电设备于一体的成套预装产品，广泛应用于城镇配电网中。
该产品将高压负荷开关、高压熔断器置于变压器油箱之中，于变压器器身共享。油箱采用全封闭结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况，分环网和终端两种结构。为了使此种产品更适合于我国电力实际，本公司又推出了拨插式干式熔断器，熔断式不影响变压器油的性能。根据低压馈出要求的复杂程度，本产品分为标准型、加强型和综合型三种外壳形式，进而使用户和设计单位在选型时，做到更灵活、更经济。

产品特点

变电站骨架结构采用槽钢及角钢制造，有可靠的机械强度，外壳可根据用户不同的使用场合提供各种金属、不锈钢、非金属箱体，产品美观大方，环保。且具有良好的防腐性能。
变电站各室之间均用隔板隔成独立的小室。
顶盖为双层结构，以防止热辐射。
变压器顶部装有排风扇，自动控制变压器室温度，增加空气对流降低室温。
变电站可转动的连接部分均采用橡胶带密封，有较好的防潮能力。
产品符合GB/T 17467-1998《高压/低压预装式变电站》标准和IEC1330标准。

结构优化，体积小，仅为同容量国产欧式箱变的1/3-1/5左右，大大减少占地面积。
全密封、全绝缘结构，无需绝缘距离，可靠保证人身安全。

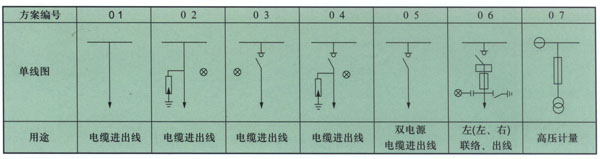

高压接线既可用于环网，又可用于终端，供电方式灵活，可靠性高。

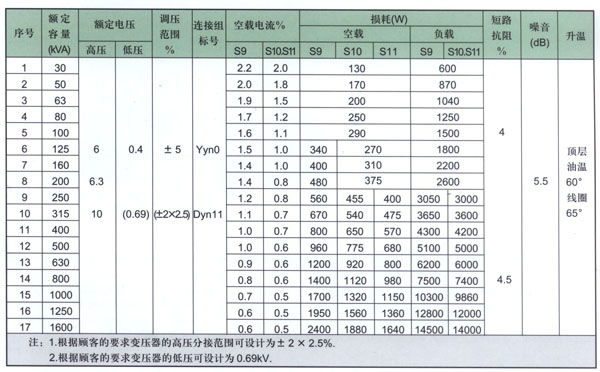

变压器性能卓越：
低损耗、低噪音、低温升
过载能力强，抗短路、耐冲击能力强

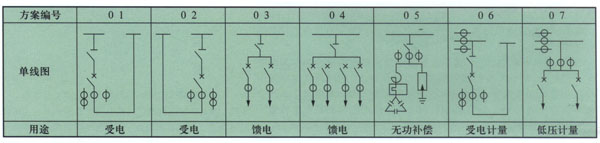

满足各种低压馈出要求，可按方案选择，亦可另行设计。
电缆头有200A肘型插头及600A‘T’型固定式电缆接头两种，均可配置全绝缘氧化锌避雷器，200A型电线头可以带负荷插拔，又可以起到隔离开关作用。

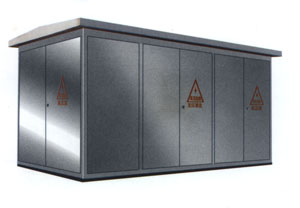

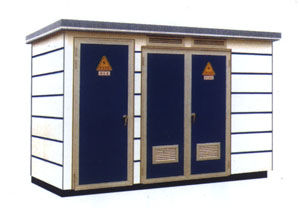

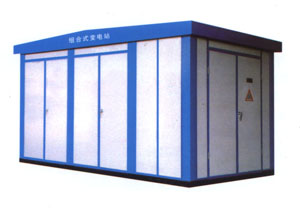

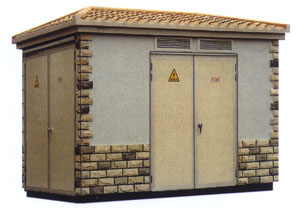

箱体结构分类
