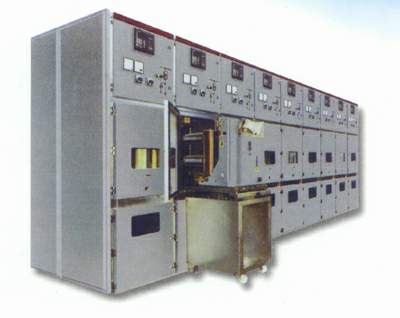

 KYN28A-12交流金属封闭铠装式开关设备
概述
KYN28A-12交流金属封闭铠装式开关设备（以下简称开关柜）系三相交流50Hz单母线系统或双母线分段系统的户内成套配电装置，作为接受和分配3-10kV的网络电能，并对电路实行控制，保护及监测，本开关柜满足IEC-298、DL404-1991等标准的有关要求，并具有“五防”功能，还通过了内部故障电弧效应试验及凝露污秽试验。特别配置ABB公司生产的VD4型高性能真空断路器，并还可配置HA型SF6断路器、VRC真空接触器、C3固定式负荷开关,大大提高运行安全可靠性.
适用于电站、工矿企业、高层建筑等配电系统中作为受电、馈送、保护、计量、隔离及高压电动机起动等场合的选用。
使用环境
1．环境温度：上限＋40℃日平均不大于＋35℃， 下限：一般地区-5℃；
2．海拔高度：不超过1000m；
3．相对湿度：日平均值不大于95%，月平均值不大于90%；
4．饱和蒸气压：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa；
5．地震烈度不超过8度；
6．没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
8．无经常性剧烈振动。
结构特点
本开关柜是由柜体和可抽出部件两大部分组成，柜体的外壳和各功能单元的隔板均采用优质敷铝锌钢板，柜体采用螺栓栓接而成。开关柜外壳防护等级为IP4X，断路器室门打开时的防护等级为IP2X，KYN28A-12型开关柜包括装有操作装置的可抽出部件配用VD4型或HS型真空断路器手车，HA型SF6断路器手车，VRC真空接触器手车或固定式负荷开关。开关柜可安装成双重排列，即安装成面对面或背靠背双重排列，由于开关柜也可以可靠墙安装既节省占地面积也提高了开关柜的安全性与安装上的灵活性。外型尺寸见下表：
| 高度尺寸
mm |
2200
|
|
宽度尺寸 mm
分支母线额定电流达：1600A（31.5kA）
分支母线额定电流大于：1250A（40kA）
|
800
1000
|
| 深度尺寸 mm |
1400
|
技术参数
|
序号
|
名称
|
单位
|
开关柜和配合VD4断路器和HS型断路器的参数
|
|
1
|
最高工作电压
|
kV
|
12
|
|
2
|
额定电压
|
kV
|
3，6，10
|
|
3
|
工频耐压
|
kV
|
42
|
|
4
|
雷电冲击电压（全波）
|
kV
|
75
|
|
5
|
开关柜额定电流
|
A
|
630，1250，1600，2000，2500，3150
|
|
6
|
断路器额定电流
|
A
|
630，1250，1600
|
630，1250，1600
|
1250，1600，2000
2500，3150
|
|
7
|
额定短路开断电流
|
kA(有效值)
|
25
|
31.5
|
40
|
|
8
|
最大关合电流
|
kA(峰值)
|
63
|
80
|
100
|
|
9
|
动稳定电流
|
kA(峰值)
|
63
|
80
|
100
|
|
10
|
热稳定电流（4S）
|
kA(有效值)
|
25
|
31.5
|
40
|
|
11
|
防护等级
|
|
外壳IP4X，断路器室门打开为IP2X
|
|
12
|
外形尺寸
|
mm
|
2200×1400×800*
|
VD4真空断路器弹簧操作机构技术数据见下表：
|
额定电压 V
|
消耗功率 VA/W
|
储能时间（最大）s
|
|
|
|
110
220
|
150
150
|
15
15
|
|
直流DC
|
|
24
30
|
130
130
|
15
15
|
|
48
60
|
130
130
|
15
15
|
|
110
220
|
140
140
|
15
15
|
HS真空断路器弹簧操作机构技术数据见下表：
|
额定电压 V
|
操作电流 A
|
储能时间（最大）s
|
|
|
|
110
220
|
3.5
2.0
|
＜5
＜5
|
|
直流DC
|
|
24
|
10.0
|
＜5
|
|
48
|
5.0
|
＜5
|
|
110
|
3.0
|
＜5
|
|
220
|
2.0
|
＜5
|
*1250A-3150A/40KA柜体尺寸为2200×1400×1000mm；
**如果当地供电局认可时，也可提供柜体尺寸为2200×1400×650mm的产品；
注：本开关柜选用ABB公司专业制造的VD4型断路器或日本富士电机专业制造的HS型断路器，当用于3-10KV电动机且起动电流小于600A时，必须加金属氧化物避雷器，其具体要求是用户应与制造厂联系与协商，当断路器用于开断电容器时，电容器组的额定电流不应大于断路器额定电流的80%
。
