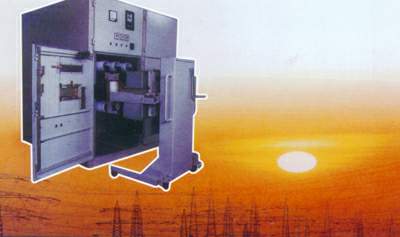

KYN18A-12型户内交流金属铠装式开关设备
型号及含义

K Y N 18 A- 12/■- ■- ■-■
┬ ┬ ┬ ┬ ┬　┬　┬　┬　 ┬ ┬
│ │ │ │ │　│　│　│　 │ │
│ │ │ │ │　│　│　│　 │ └─ 额定开断电流（kA）
│ │ │ │ │　│　│　│　 └───额定电流（A）
│ │ │ │ │　│　│　└───── 环境特征：湿热带TH
│ │ │ │ │　│　│ 干热带AH 普通形不注
│ │ │ │ │　│　└─────── 主回路方案编号
│ │ │ │ │　└───────── 额定电压
│ │ │ │ └─────────── 改形代号　　　
│ │ │ └─────────────设计序号
│ │ └────────────── 户内型
│ └────────────────移开式　
└─────────────────-金属铠装封闭开关设备

概述

KYN18A-12型户内交流金属铠装移开式开关设备（以下简称开关柜），系中置式真空开关柜，真空开关主要选用ZN22B-12真空断路器，亦可配用ZN12-10真空断路器及西门子公司的3AF、3AH真空断路器。
本产品符合GB3906《3-35kV交流金属开关设备》、DL404《户内交流开关柜订货技术条件》及IEC298《交流金属封闭开关设备和控制设备》等标准。适用于3-10kV交流三相50Hz单母线电力系统中作为接受和分配电能之用。可广泛用于各类型发电厂，变电站及工矿企业中。本产品可靠墙安装（不推荐）和不靠墙安装。
本产品系列可分为大电流柜（额定电流>2000A）和小电流柜（额定电流≤2000A）。

本开关柜为铠装移开关式金属封闭开关设备，结构上分为柜体和可移开部件（简称小车）两部分。
1．本开关柜柜体由薄钢板构件组装成框架结构，柜内由接地薄钢板分隔为主母线室、小车室、电缆（电流互感器）室、继电器室。
2．本开关柜的小车是悬挂式结构、小车的滚轮、导向装置、接地装置等，均设置在小车的两侧中部。

使用环境

1．周围温度 上限见下表

技术参数
