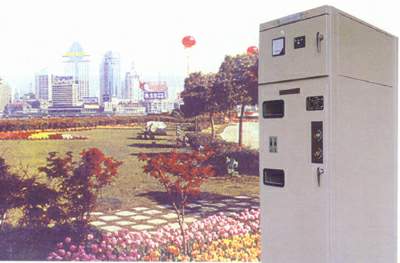

HXGN□-10（F.R）箱型固定式环网开关柜
型号及含义

H　 X 　G 　N ■─10 (F . R)/■ T 　■　■
┬　┬　┬　┬　┬　┬　┬　┬　┬　┬　┬　┬
│　│　│　│　│　│　│　│　│　│　│　│
│　│　│　│　│　│　│　│　│　│　│　└─ 额定短路开断电流kA
│　│　│　│　│　│　│　│　│　│　└─── 额定电流A
│　│　│　│　│　│　│　│　│　└───── 弹簧储能
│　│　│　│　│　│　│　│　└─────── 方案号
│　│　│　│　│　│　│　└───────── 主开关配熔断路
│　│　│　│　│　│　└─────────── 主开为负荷开关
│　│　│　│　│　└───────────── 额定电压
│　│　│　│　└─────────────── 设计序号
│　│　│　└───────────────── 户内
│　│　└─────────────────── 固定式
│　└───────────────────── 箱式
└─────────────────────── 环网开关柜

适用范围

HXGN□-10型箱型(固定)环网开关设备(以下简称环网柜)用于3-10kV单母线及单母线分段系统作为一般接受和分配电能的户内金属封闭开关设备。是适应城市改造和建设的新一代高压电器产品。
性能达到IEC298《交流金属封闭开关设备和控制设备》和GB3906《3-35kV金属封闭开关设备》标准，并有满足二部要求的可靠的防误操作措施，防护等级达到IP2X。且具有体积小、重量轻、操作简单、操作力小、使用安全、维护方便、质量稳定可靠，不会造成火灾及爆炸事故，可以靠墙安装，占地面积小等优点。
本环网柜主要用于厂矿、住宅小区、高层建筑、学校、公园等场所。可用于环网供电和终端供电。

环境条件

1. 环境温度：上限＋40℃， 下限－25℃；
2．海拔不超过1000m；
3．相对湿度：日平均值不大于95%，月平均值不大于90%；
4．无火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。

结构特点

1. 箱式结构 由母线室、开关室、仪表室组成，柜体采用型钢和弯板等组合，具有强度高、结构简单、便于生产；
2. 可配装意大利VE1公司ISARC1/2和国产FN12负荷开关，具手动和电动操作功能；
3. 负荷开关采用侧装或正装方式，可实现无限扩展；
4. 母线可垂直和水平安装；
5. 根据要求可装设负荷开关、组合开关、接地开关、电流互感器、电压互感器，带电显示器等一次元件；
6. 负荷开关静触头装有绝缘罩，可防止柜内相同短路事故；
7. 负荷开关与接地开关及接地开关与柜门均有可靠的联锁装置，防止误操作；
8. 装有限流式带有撞击器触动脱扣装置的熔断器；
9. 操作及维护完全可以由正面进行，可靠墙安装；
10．符合GB3906标准。

主要技术参数
