X 　G　 N　 2 -■ /■　■　 ■ ■
　　　　┬　┬　┬　┬　┬　┬　┬　┬　┬
　　　　│　│　│　│　│　│　│　│　│
　　　　│　│　│　│　│　│　│　│　└─ 额定热稳定电流kA
　　　　│　│　│　│　│　│　│　└─── 额定电流（A）
　　　　│　│　│　│　│　│　└───── 操作形式：
　　　　│　│　│　│　│　│　　　　　 　 　T：弹簧操作
　　　　│　│　│　│　│　│　　　　　 　 　D：电磁操作
　　　　│　│　│　│　│　└─────── 一次方案号
　　　　│　│　│　│　└───────── 额定电压：3，6，10kV
　　　　│　│　│　└─────────── 设计序号：　
　　　　│　│　└───────────── 户内装置：
　　　　│　└─────────────── 固定式：
　　　　└───────────────── 箱式开关设备

适用范围

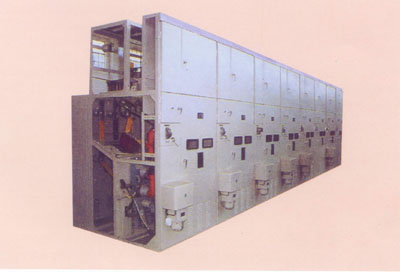

XGN2-10箱型固定式金属封闭开关设备用于3，6，10kV三相交流50Hz系统中作为接受和分配电能之用，其母线系统为单母线，并可派生出单母线带房路和双母线结构，可配少油、真空、SF6断路品。 开关设备符合国家标准GB3906《3-35kV交流金属封闭开关设备》及国际标准IEC298的要求，并具有两部提出的“五防”闭锁功能。

环境条件

1． 环境温度：上限＋40℃， 下限－5℃；
2．海拔不超过1000m；
3．相对湿度：日平均值不大于95%，月平均值不大于90%；
4．无火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。

柜体结构

开关柜为积木式金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、仪表室、室与室之间用金属钢板隔开。

3，6，10

3.6，7.2，12

       1000
