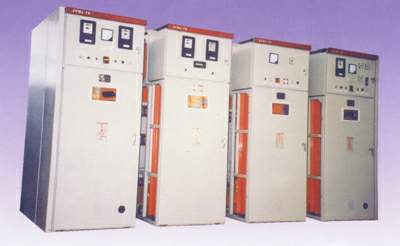

 JYN2-10移开式交流金属封闭开关设备
型号及含义
J Y N ■-10/■ ■ ■
┬ ┬ ┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └── 环境特征(TH)用于湿热带
│ │ │ │ │ │ │ (TA)用于干热带
│ │ │ │ │ │ │ (G)用于高海拔
│ │ │ │ │ │ └────操作方式 D为电磁
│ │ │ │ │ │ T为弹簧操动
│ │ │ │ │ └───── 一次方案号
│ │ │ │ └───────额定电压(kV)
│ │ │ └──────── 设计系列序号
│ │ └──────────户内用
│ └─────────── 移开式(手车式)
└─────────────金属封闭间隔式开关设备
用途
JYN2-10型移开关式交流金属封闭开关设备（以下简称开关柜）用于交流50Hz、3-10kV单母线系统作为一般接受和分配电能的户内式金属封闭开关设备。主要用于发电厂，中小型发电机送电，工矿企业配电以及电业系统的二次变电所的变电，送电及大型高压电动机起动及保护等。
正常的使用环境条件
1．环境温度 上限＋40℃，下限－5℃；
2．海拔高度不超1000m；
3．相对湿度不大于90%（＋25℃）；
4．地震烈度不超过8度；
5．没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
6．允许在－30℃时储运。
结构简解
本开关柜的结构用钢板弯制焊接而成，整个柜由外壳和装有滚轮的手车两部分组成。
外壳用钢板绝缘分隔成手车室、母线室、电缆室和继电仪表室四个部分，制成金属封闭间隔式开关设备。 壳体的前上部位是继电仪表室，继电仪表室前门可以装指示仪表、操作开关、信号继电器、按钮和信号灯具等。二次元件室内装有摇门式继电器，继电器为凸装板后接线型。室内顶部能装15路小母线、底部为二次插座和端子排、底部左侧为二次电缆进线孔。电缆沿左侧通到继电仪表室。
外壳的后上部分为主母线室，一次母线最大截面为2×(10×100)；后下部分为电缆室，可放置240平方毫米电缆2根，电流互感器和接地开关都装于其内，底部用绝缘板将电缆室和电缆沟隔离。
手车用钢板弯制焊接而成，底部装有四只滚轮，能沿水平方向移动，手车分断路器手车、电压互感器手车、电压互感器避雷器手车、电容器避雷器手车、所用变压器手车、隔离手车及接地手车七种。
继电仪表室顶部可设置15路小母线，并装有一个小母线支座，通过它把15路小母线固定联结起来，柜内到小母线引线汇集其上，合闸小母线采用16平方毫米塑料导线，其余的小母线用4平方毫米塑料导线。
技术参数
|
序号
|
名称
|
单位
|
开关柜和配电用断路的参数
|
|
SN10-10Ⅰ
|
SN10-10Ⅱ
|
SN-10Ⅲ
|
ZN□/100
|
|
1
|
额定电压
|
kV
|
|
10
|
|
2
|
最高工作电压
|
kV
|
|
11.5
|
|
3
|
开关柜额定电流
|
A
|
630 800
|
800
|
1000 1600 2500
|
1000
|
|
4
|
断路器额定电流
|
A
|
630 1000
|
1000
|
1250 2000 3000
|
125
|
|
5
|
额定开断电流
|
kA(有效值）
|
16/kV时为20
|
31.5
|
31.5
|
20 31.5
|
|
6
|
最大关合电流
|
kA(有效值）
|
50
|
80
|
80
|
50 80
|
|
7
|
动稳定电流
|
kA(峰值）
|
50
|
80
|
80
|
50 80
|
|
8
|
2"热稳定电流
|
kA(有效值）
|
20
|
31.5
|
31.5
|
20 31.5
|
|
9
|
开断电容器组
|
kVAR
|
----
|
1000
|
----
|
----
|
|
10
|
一次母线动稳定电流
|
kA(峰值）
|
50
|
80
|
80
|
50 80
|
|
11
|
外型尺寸(宽、深、高）
|
mm
|
840×1500×2200
|
1000×1500×2200
|
840×1500×2200
|
|
12
|
重量
|
kg
|
750
|
800
|
1000(1000A)
1200(2500A)
|
800
|
