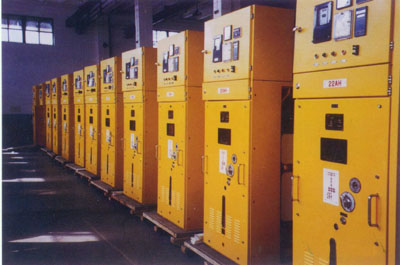

KYN1-10户内交流金属铠装移开式开关设备

型号及含义

　　　K 　Y 　N 　1─10　■　■　■　■　■
　　　┬　┬　┬　┬　┬　┬　┬　┬　┬　┬
　　　│　│　│　│　│　│　│　│　│　│
　　　│　│　│　│　│　│　│　│　│　└─ 接地方式 T：接地开关。注：方案图中已标明可不再标记
　　　│　│　│　│　│　│　│　│　└─── 断路器灭弧介质 S：少油型 Z：真空型 注：少油可不标记
　　　│　│　│　│　│　│　│　└───── 环境特征代号 TH：湿热带 TA：热带 G：高海拔 注：普通型可不标
　　　│　│　│　│　│　│　└─────── 操作方式 D：电动 T：弹簧
　　　│　│　│　│　│　└───────── 一次方案编号
　　　│　│　│　│　└─────────── 额定电压（kV）
　　　│　│　│　└───────────── 设计序号
　　　│　│　└─────────────── 户内用
　　　│　└───────────────── 移开式（手车式）
　　　└─────────────────── 金属封闭铠装式开关设备
用途

KYN1-10户内交流金属铠装移开式开关设备（以下简称手车柜）适用于交流50Hz，额定电压3～10kV中心点不接地的单母线及单母线分段系统，供各类发电厂、变电站、工矿企业作为接受和分配网络电能，对电路实行控制保护监测。

使用环境

1．环境温度： 上限＋40℃ 下限－5℃；
2．海拔高度不超过1000m ；
3．相对湿度日平均值不大于95%，月平均值不大于90%；
4．地震强度不超过8度；
5．没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所；
6．空气中不得有导电灰尘及足以能腐蚀金属和破坏绝缘气体的场所；
7．凡不符合上述环境条件时，应采取按特殊制造的产品。

结构概述

手车柜是采用钢板与角钢焊接而成的。各单元之间用金属板隔开成为全封闭型的结构，外壳的防护等级为IP2X。 手车柜由柜体、继电器仪表箱、手车三大部件组成，柜体又有前柜、后柜和泄压窗三部分组合而成，三者之间均由螺栓联接而成一体。柜体用接地的金属板分隔成手车室、端子室、母线室和电缆室。 手车具有架空进出线、电缆进出线及左右联络功能，用户可以根据用途将各种方案的手车柜排列运行组成能完成设定功能的配电装置。

手车柜技术数据符合IEC293及GB3906柜内所装的一次元件包括ZN（SN10）-10断路器，电流互感器、电力变压器等，在本产品装置条件下应满足各自产品的技术性能。
手车柜的主要技术参数：
