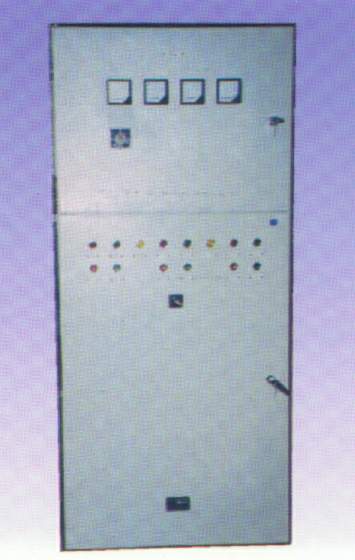

XGL1、2、3交流低压动力配电箱

型号及含义

X G L　■ ■/ ■ ■
┬　┬　┬　┬　┬　┬　┬
│　│　│　│　│　│　│
│　│ │　│　│　│　│　
│　│ │　│　│　│　└───主电路进出线方式
│　│ │　│　│　└─────主电路电压等级代号:3:380V 6:660V
│　│　│ │　└───────主电路方案集号
│　│　│　└─────────设计序号
│　│　│ 　　　　 1.表示分断能力为15kA
│　│　│　　　　　　　　　　 　　　　2.表示分断能力为30kA
│　│　│　　　　　　　　　　　　　　 3.表示分断能力为50kA
│　│　└───────────动力用
│　└─────────────电器元件固定安装，接线　 　
└───────────────低压封闭式配电箱

使用范围

1. 海拔高度不超过2000m；
2. 周围环境温度不高于＋40℃，且在24h周期内平均温度不高于35℃，周围空气温度的下限为－5℃；
3．空气相对湿度在最高温度＋40℃时不超过50%；在温度较低时，允许有较高的相对湿度。例如：＋20℃时为90%；
4．无爆炸危险场所；
5．无剧烈振动冲击的地方，没有导电尘埃及足以腐蚀电器元件的介质的场所；
6．与垂直平面倾斜不超过5°的场合。

用途

XGL□型交流低压动力配电箱,适用于冶金、矿山、煤炭、石油、化工、纺织、港口、车站等厂矿企业。作为交流50Hz，额定电压380V或660V，额定电压至630V的三相三线、四线或五线制的低压配电系统中动力配电及照明之用。同时还可作为低压控制系统中部分鼠笼型和绕线型电动机的控制之用。


结构特征

本产品系户内封闭式靠墙装置，具有单面开门操作和维修的低压配电设备，箱体采用组装式结构，其基本骨架采用铸件成型的XYZ三维均为直角的专用箱角，通过异形钢材制成的直柱，横梁和深档等零部件联结使骨架具有较高的强度，连接直柱、横梁和深档的侧面，采用钢板，冲制的专用角板，加强了骨架的钢度，可以限制骨架的不垂直度和不平行度，防止骨架的变形，提高骨架的承载能力。由于大量采用通用零部件进一步推动了电器行业的三化工作。
箱体的正前方是面板和门，面板装于上部、指示仪表和操作电器装于其上，门装于下部，电器元件装在箱内开有长腰孔的直柱上。用螺栓紧固，可以上下左右任意调节，安装灵活方便。 本产品箱体结构分单独使用或排列拼装使用，若排列拼装使用则箱与箱之间装有隔板，以减少事故的扩大。主母线置于箱体上部的母线小室中，与箱体侧面的电缆专用通道相连，以与电器元件隔离，便于用户进线之用。中性母线和接地母线置于箱体下部，用高强度绝缘柱固定。
本产品具有良好的保护接地系统，面板和门板也有接地点与箱体可靠相连。构成一个完整的保护接地回路，大大地加强了产品防触电的能力。

主要技术性能

1． 本产品主电路方案根据不同用途灵活多变，可以单独使用，也可以任意排列拼装使用。排列拼装时主母线贯通其间，为电源联接提供方便。
2． 本产品主电路可以作为额定电压380V或660V，额定电流至630A的三相三线制，四线制及五线制的低压配电系统动力配电及照明之用。
3． 本产品根据电网容量需要，分断能力分普通型（380V时15KA，660V时15KA），较高分断型（380V时30KA，660V时25KA）和高分断型（380V时50KA）三档规格。
4． 本产品主电路有45个不同的方案组成，作为电源变压器和控制电动机受电，配电、母联、双电源供电、整流、电压变换、功率因数补偿及照明之用。根据用户需要，可以派生出多种配电线路，以满足多种生产机械的电控配电要求。
5． 本产品用作配电设备时应设置短路、过载和失压保护。用作起动器时还应设置遥控及断相保护。用作受电设备时还可设置检漏保护装置。根据用户需要还可以增加漏电闭锁装置。
6． 本产品具有与电器元件隔离的母线小室和进线电缆（或母排）专用通道。电缆（或母排）进出线方式分上进上出，上进下出或下进下出三种方式。凡电缆下进线或桥架上出线则允许加200mm电缆（或母排）专用通道一件。（见图2，图3）

主电路方案
1． 左或右进进线方案
2． 左或右进线及联络方案
3． 中进线及馈电方案
4． 双电源进线及馈电方案
5． 左右联络及馈电方案
6． 自耦娈压器起动方案
7． 绕线式电动机频敏变阻器起动方案
8． 星-三角形电动机起动方案
9． 交流电压变换方案
10． 直流电源整流方案
11． 双速、三速变极电动机调速方案
12． 延边三角形起动方案
13． 异步电动机无功功率就地补偿方案
14． 无功功率集中补偿方案
