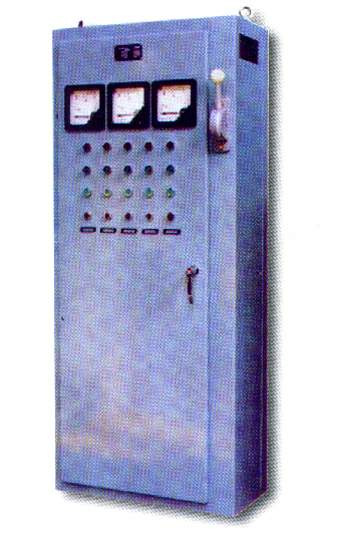

XL-21型低压动力配电箱

型号及含义

XL- 21 -■ ■　■
┬　┬ ┬　┬　┬　
│　│ │　│　│　
│　│ │　│　└─ 箱门型 a.凸门型　
│　│ │　│　 　　　　 　b.嵌门型
│　│ │　└─── A 独立
│　│ │　　　　　 B 排列 　　　　　　　
│　│ └───── 主回路方案号
│　└─────── 设计序号 └───────── 动力配电箱

适用范围

XL-21型低压动力配电箱适用于发电厂及工矿企业中在交流频率50Hz，电压500V及500V以下的三相三线及三相四线系统作动力配电、照明之用。XJ-21型低压动力配电箱系户内装置，靠墙安装，前面检修。

使用环境

1. 安装海拔高度不超过2000m；
2. 周围介质温度不高于＋40℃，不低于－5℃，24小时内的平均值不超过＋35℃；
3．空气相对湿度不超过90%（相当于20℃）；
4．无腐蚀金属，破坏绝缘的气体和导电尘埃；
5．无爆炸危险场所；
6．无剧烈振动和颠簸及垂直倾斜度不超过5度；
7. 在没有雨雪侵袭的地方 。
