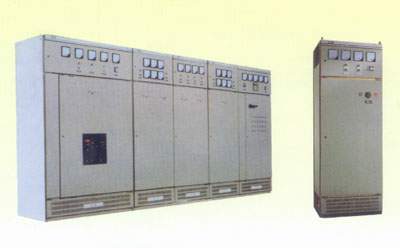

GGD 型 交 流 低 压 配 电 柜
型号及含义

G G D　■ ■ ■ ┬ ┬ ┬ ┬ ┬ ┬ │ │ │ │ │ │ │ │ │ │ │ └──── 辅助电路方案代号 │ │ │ │ └─────- 主电路方案代号 │ │ │ └─────── 设计序号 1.分断能力为15kA │ │ │　 　　　　　　　 　　　　　2.分断能力为30kA │ │ │　 　　　　　　　 　　　　　3.分断能力为50kA │ │ └────────- 电力用柜 │ └────────── 电器元件固定安装、固定接线
└───────────- 交流低压配电屏

适用范围

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的配电系统、照明及配电设备的电能转换分配与控制之用。本低压柜具有分断能力高，动热稳定性好，电气方案灵活，组合方便，系统性，实用性，结构新颖，防护等级高等特点。

本低压柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

使用环境

1．周围空气温度不高于＋40℃，不低于－5℃，24h内的平均温度不得高于＋35℃；

2．户内安装使用：使用地点的海拔高度不得超过2000m；

3．周围空气相对湿度在最高温度为40℃时不超过50%，在较低温度时，允许有较大的相对湿度（例：＋20℃时为90%）应考虑到由于温度的变化，有可能会偶然地产生凝露的影响；

4．设备安装时与垂直面的倾斜度不超过5°；

5．设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；

6．用户有特殊要求时可与制造厂商协商解决。

结构特点

GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8 MF 冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。 通用柜的零部件按模块原理设计，并有20模安装孔，通用系数高，可使工厂实现予生产，既缩短生产周期又可提高工厂效率。
