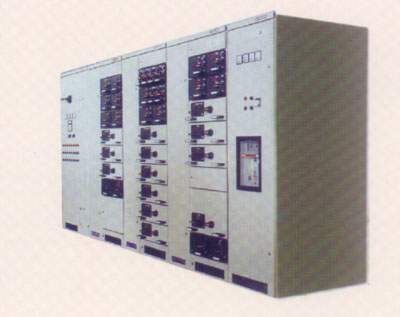

MKS低压抽出式开关柜
型号及含义
M K S ┬ ┬ ┬ │ │ │ │ │ └─开关配电装置 │ └───低压 └─────标准模件式
产品特点
本开关柜为近期开发新产品。其技术水平达90年代先进水平。
1. 设计紧凑
2. 结构通用性强,组装灵活
3. 采用标准模快设计
4. 安全性
5. 技术性能高,主要参数达到当代国际技术水平
6. 压缩场地三化程度高
7. 装配方便
开关柜类型
1. 动力中心柜(PC)
2. 电动机控制中心(MCE)
3. 功率因数自动补偿柜(MCC-J)
主要技术参数
1. 额定绝缘电压660V
2. 额定工作电压600V
3. 主母线最大工作电流4700A(IP30)
4. 主母线短时(IS) 耐受电流100KA(有效值)
5. 主母线短时峰值电流250KA(最大值)
6. 配电母线(垂直母线)最大工作电流1000A
7. 配电母线(垂直母线)短时峰值电流 标准型90KA
(最大值) 加强型130KA(最大值)
8. 防护等级IP30,IP40
用途
MKS型低压抽出式开关柜适用于交流50-60HZ额定工作电压660V及以下系统,为工厂组装式低压开关柜装置,
技术标准符合IEC439-1、VDE660Part 5 BS5486Part . UTE63-410和GB7251.1-1997《低压成套开关设备和
控制设备》国家标准和专业标准。
MKS型低压开关柜包括固定技术和抽屉技术,抽屉技术又分钢板结构技术和塑料结构技术。后者技术达到
80年代国际先进水平。 MKS系列能适应各种供电配电的需要,能广泛用于电站、核电站、船用、石油平
台等各种工矿企业配电系统。
使用条件
1.周围空气温度不高于+40℃,不低于-5℃,且24h内的平均温度不高于+35℃.
2.周围空气清洁,相对湿度在最高温度为40℃时不超过50%,在较低温度时允许有较高的相对湿度。例如+20℃时为90%
.
3.开关柜运输和储存过程中的温度可在-25℃至55℃的范围之间,在短时间内(不超过24h)温度可达到+70℃.
4.海拔高度不超过2000m。
5.在上述使用条件下,不能满足时,应由用户和制造商协商解决。
外形安装尺寸
高
|
2200
|
宽
|
400
|
800
|
1000
|
1200
|
深
|
800
|
1000
|
800
|
1000
|
600
|
800
|
1000
|
600
|
800
|
1000
|
柜体结构
开关柜柜体基本结构是由C形型材装配而成,C型材是以E=25mm为模数安装孔的钢板弯制而成,全部框架及内层隔板都为镀锌处理四周门板,侧板则作粉末涂装,柜体基本结构见图2所示,柜体基本尺寸见表2.3所示。
柜体的分区设计 MCC柜根据需要可组成单面操作柜或双面操作柜。每个柜体又分隔成三个小室,即主母线室、电器室和电缆室,具体见图3
动力中心柜(PC)柜 表2
高
|
宽
|
深
|
备 注
|
2200
|
400
|
1000
|
800
|
200
|
主母线转换
|
2200
|
400
|
1000
|
800
|
200
|
F1s-1250-2000
ME630-1650
|
2200
|
600
|
1000
|
800
|
200
|
F2s-2500
|
2200
|
800
|
1000
|
800
|
200
|
F4s-3200 ME2000-2505
|
2200
|
1000
|
1000
|
800
|
200
|
E5s-4000 ME3250
|
2200
|
1200
|
1000
|
800
|
200
|
ME4005
|
电动机控制中心(MCC柜)
表3
高
|
宽
|
深
|
备 注
|
2200
|
1000
|
600
|
400
|
600
|
400
|
200
|
单面操作MCC |
2200
|
1000
|
600
|
400
|
1000
|
400
|
200
|
双面操作MCC |
