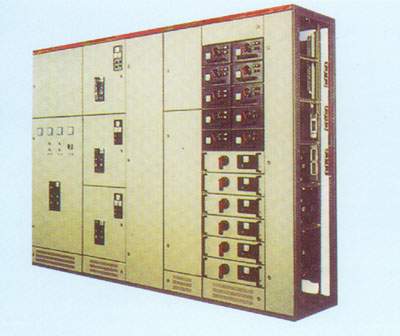

GCS低压抽出式开关柜
型号及含义
G C S - ■- ■
┬　┬　┬　┬　┬
│　│　│　│　│
│　│　│　│　└─ 辅助电路和方案编号
│　│　│　└─── 主电路方案编号
│　│　└───── 森源电气系统
│　└─────── 抽出式
└───────── 封闭式开关柜
　　

适用范围

GCS低压抽出式开关柜（以下简称装置）适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制、无功补偿使用的低压成套配电装置。

本装置符合IEC439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》等标准。

使用环境

1．周围空气温度不高于＋40℃，不低于－5℃，24h内的平均温度不得高于＋35℃，超过时，需根据实际情况降容运行；
2．户内使用，使用地点的海拔高度不得超过2000m；3．周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时，允许有较大的相对湿度如 ＋20℃时为90%，应考虑到由于温度的变化，有可能会偶然地产生凝露的影响；
4．装置安装时与垂直面的斜度不超过5°，且整组柜列相对平整（符合GBJ232-82标准）；
5．装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；
6．用户有特殊要求时，可以与制造厂商协商解决。

功能单元

抽屉层高的模数为160mm，分为1/2单元、1单元、11/2单元、2单元、3单元五个尺寸系列，单元回路额定电流400A及以下。

主结构

装置通用柜体的尺寸系列

基本电器参数

主电路    交流 AC380（400，600）V

辅助电器  交流 AC220V，380V，400V
         直流 DC110V，220V
