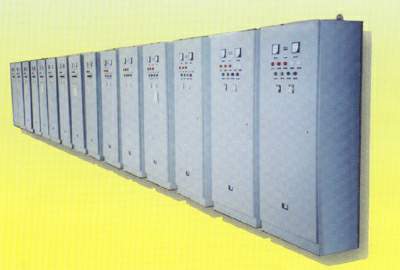

YKBJ1-2系列就地补偿起动柜
型号及含义
YK B J 　■ 　 ■/ ■ ┬　┬　┬　 ┬ ┬　┬ │　│　│　 │ │　│ │　│　│　 │ │　└─电压等级 │　│　│　 │ └───被控电动机功率/ kW
│　│　│ 　└───── 起动方式 1.自耦降压起动方式 　 │　│　│　　　　　　　　　　　　　2.星-三角降低起动方式　 │　│　└─────── 降压起动柜 │　└───────── 就地补偿 └─────────── 上海第一开关厂

用途和性能

YKBJ1-2系列就地补偿降低起动柜适用于交流50Hz（或60Hz），电压为380V或660V，功率为11-315kW三相交流异步电动机作降压起动和无功损耗补偿，对电动机具有过载、断相、短路等保护。该系列产品主要解决交流异步电动机在起动时对电网的冲击和运行时功率因素偏低的问题，以减少无功损耗，起到节约电能的作用。
该产品由ASM1系列塑壳断路器，LC1系列交流接触器，T系列热继电器，JXD系列错断相保护器及具有自保护功能的自愈式电容器组成，能可靠地对电动机进行降低起动及无功补偿。它既可采用正面维护的方式也可采用双面维护的型式。

主要技术性能

1. 解决三相交流异步电动机的起动问题，降低电动机起动电流（由原7倍左右降低至4倍左右），减少了电动机起动时对电网的冲击。
2. 提高电动机在使用时的功率因素，一般可使电动机的功率因素从0.8左右提高到0.95左右。
3. 降低无功损耗65%左右。
4. 降低电动机供电线路电流15%左右。
5. 改善电网电压质量，提高变压器的负载率。
6. 提高电动机末端电压，从而提高电动机转动力矩。
7． 延长开关电器的使用寿命。

注：
1．YKBJ1系列产品不可频繁起动，适用于起动力矩较大的电动机起动。
2．YKBJ2系列产品可频繁起动，适用于轻载、起动力矩较小的电动机起动。
3．本厂也承接除下表以外的就地补偿起动柜。



结构

YKBJ12系列就地补偿降压起动柜、内部由角钢互焊成框架，外部采用优质冷轧钢板弯制焊接而成。外罩门暗铰链，故具有较强的钢度。该系列产品的外壳防护等级达到IP40，故能基本满足各工矿企业对产品防护的要求。YKBJ12系列产品所有主令电器及仪表安装于门上，方便用户操作，功率因素表能使用户直观地知道电动机功率因素的变化情况。

YKBJ2系列产品采用正面维护方式，YKBJ1系列产品既可正面维护也可双面维护，电源及电机出线通过电缆由底部引入。

YKBJ1系列产品规格

YKBJ2系列就地补偿降低起动柜
