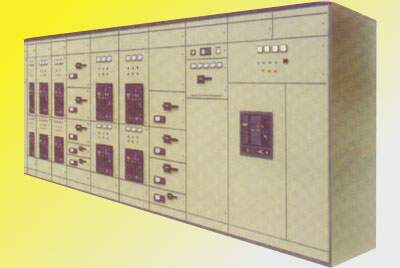

GCK1.GCL1型低压抽出式开关柜
型号及含义

G C K 1- ■
G C L 1- ■
┬　┬　┬　┬　┬　
│　│　│　│　│　
│　│　│　│　└─主电路方案号　
│　│　│　└───设计序号　 　
│　│　└─────用途代号 　
│　└───────特征代号、抽出式
└─────────类别代号、封闭式 　　

使用环境

1． 海拔不超过2000m
2． 最高环境温度不超过＋40℃，最低环境温度不低于－10℃且24h内的平均温度不得高于＋35℃ ；
3．空气相对湿度在最湿月的月平均最大湿度为90%（相当于20℃）
4．无显著摇动和冲击振动的地方，其安装倾斜度不大于5度
5．无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所和破坏绝缘的气体和尘垢（包括导电尘垢）
6．没有雨雪侵袭的地方

用途

GCK1、GCL1型低压抽出式开关柜（以下简称开关柜） 由动力配电中心（PC）柜和电动机控制中心（MCC）二部份组成。适用于发电厂、变电站、石油化工、 冶金、轻纺工业企业中。在AC 50HZ最大工作电压至 660V、最大工作电流到3150A的配电系统中，作为动 力配电、电动机控制及照明等配电设备的电能转换分配控制之用。

特点

本产品具有分断能力高，动热稳定性能好；结构先进、合理；电气方案切合实际；系列性；适用性强。各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外型美观，防护等级高。安全可靠，维护方便。本产品符合IEC439标准，也符合GB7251《低压成套开关设备》国家标准和ZBK36001《低压成套开关设备》专业标准。

结构特征

本系列产品的基本柜架为组合装配式结构，柜架全部结构件通过螺钉紧固互相连接成基本柜架，再按需要加上门、档板、隔板、抽屉、安装支架以及母线和电器组件等另件，组装成一台完整的开关柜。柜顶可供水平母线贯穿的母线室，柜体由档板分隔成前后两部分，前面部分用托板隔成若干个开关小室，以使多回路相互隔离，托板有供功能单元插入的导轨，后面部分装有支母线及可供外接电缆，开关柜外型和安装尺寸见图1和下表：
单位：mm

  600×1000×2200

  600×1000×2200

  800×1000×2200

  1000×1000×2200
 (1200)

柜内功能单元安装方式分为抽屉式、插接式和固定式三种，一个回路为一个单元，单元门与该回路联锁，运行时门不能打开。

主要技术参数

一 额定工作电压：（V） 380，660
二 额定工作频率：（Hz） 50
三 额定绝缘电压：（V） 660
四 额定工作电流：（A） 水平母线 632-300 垂直母线 600
五 额定短时耐受电流 水平母线80KA（有效值）/1秒 垂直母线 50KA（有效值）/1秒
六 额定峰值耐受电流 水平母线176KA 垂直母线 110KA
七 主电路接插件（A） 200 400
八 辅助电路接插件（A） 10
九 工频耐压1分钟（V） 2500
十 控制电机最大容量（KW） 155
十一 防护等级 IP40
十二 操作方式 就地、远方、自动

方案选用

开关柜的主回路方案： GCK1系列动力中心方案共71个 GCL1系列电动机控制中心方案共67个
